Surphaser 360° Scanner

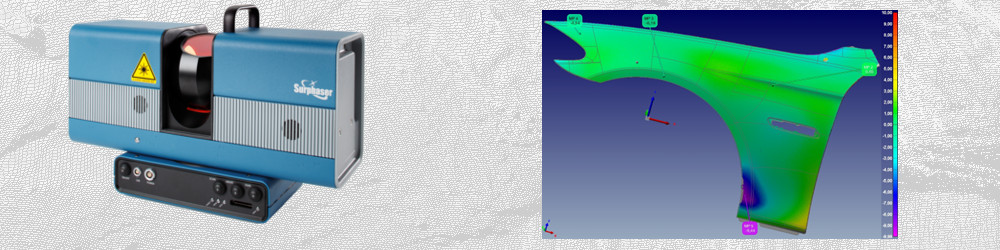

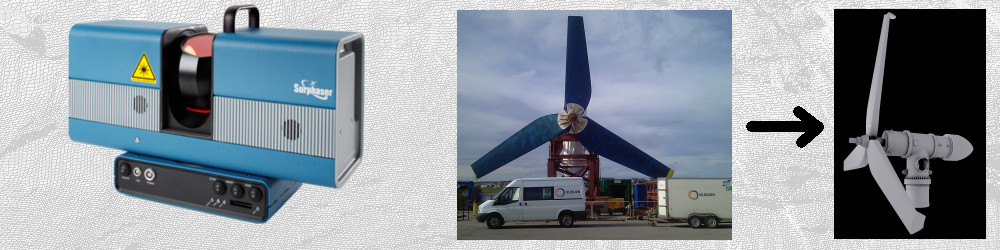

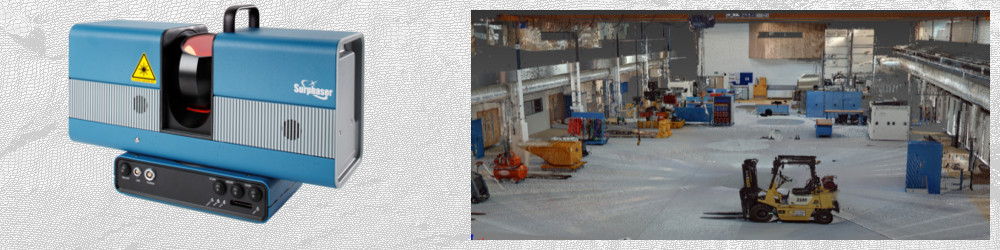

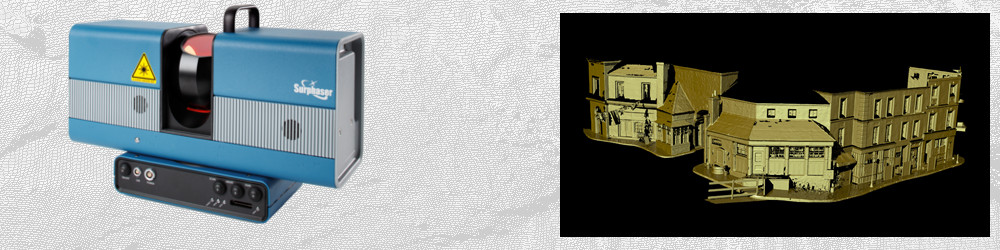

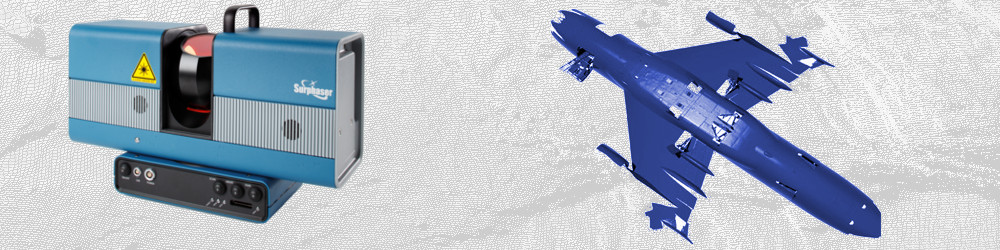

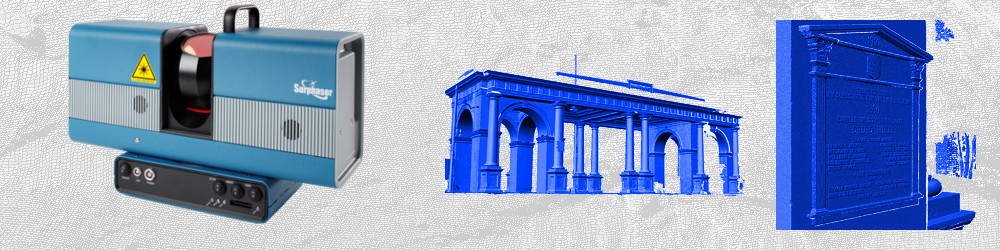

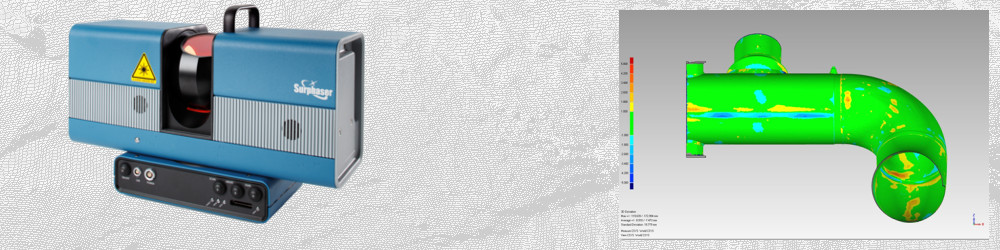

Mit dem Surphaser werden 3D-Geometrien mit höchster Präzision und Geschwindigkeit digitalisiert. Durch seine unübertroffene Genauigkeit ist das System bestens geeignet für Qualitätskontrolle und Reverse Engineering von Messvolumen ab ca. 0,5x0,5x0,5m³.

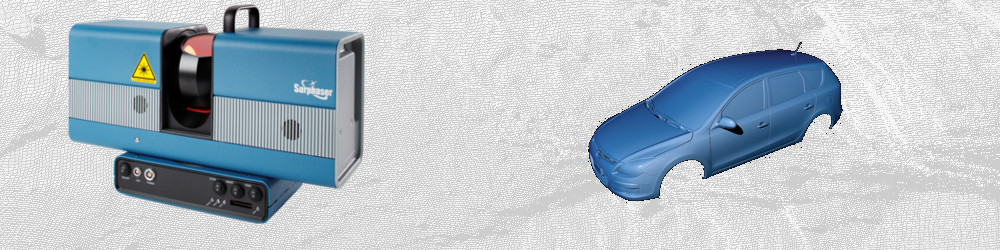

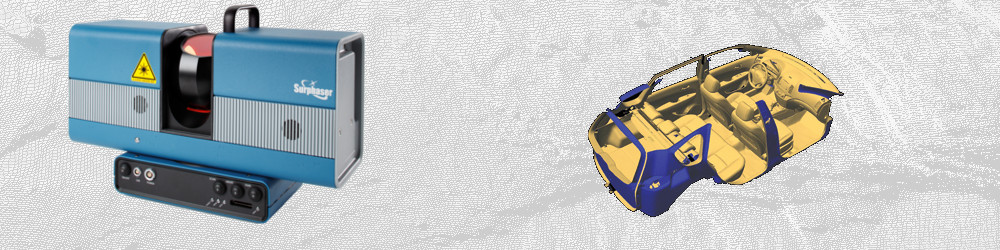

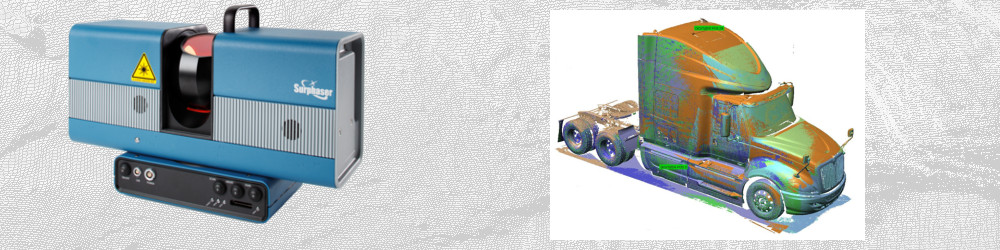

Wenige Scans genügen z.B. für die hochaufgelöste 3D-Digitialisierung einer Fahrzeugkarosserie.
--> Schnelle und hochaufgelöste Digitalisierung von großen Bauteilen
--> Weniger Aufwand beim Prostprozessing aufgrund der hohen Datenqualität

Eigenschaften:

  • Hohe Messgenauigkeit, Datenqualität und Scangeschwindigkeit
  • Sehr geringes Rauschen - Submillimeter für alle Modelle
  • Bis zu 1,2 Millionen Datenpunkte pro Sekunde
  • Messbereiche von 0,2 bis 120m
  • Digitalisierung von fast allen Oberflächen ohne Präparation
  • Kann in tiefe Kavitäten messen und extreme Geometrien erfassen
  • Helligkeitsbilder und Farbinformation (Option) wird für jeden Datenpunkt erfasst
  • Datenexport für die Weiterverarbeitung in Anwendungen wie z.B.
  • Polyworks, RealWorks Survey, Leica Cyclone, Geomagic, ...
  • Robustes Staub- und Spritzwassergeschütztes Gehäuse für den Einsatz in industrieller Umgebung oder im Freien.
  • Leicht und portabel - Passt in das Kabinengepäck von Fluggesellschaften



Der Surphaser ist in drei Modellvarianten verfügbar:

  • 25HSX --> Basismodell.
  • 100HSX --> Höchste Präzision. Mit integriertem Akku, Prozessor und SD-Kartenslot mobil einsetzbar. Er lässt sich z.B. über ein IPad oder WLAN fernsteuern.
  • 50HS ist ein kostengünstiges Einsteigermodel für große Arbeitsbereiche und geringere Genauigkeitsansprüche.

25HSX und 100HSX sind in mehreren teilweise umschaltbaren Reichweiten verfügbar: Technische Spezifikationen:



Technische Spezifikationen:

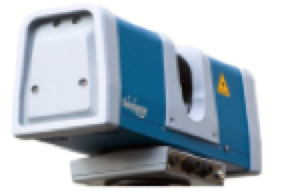

Modell 25HSX
Description: Surphaser Modell 25HSX

SR

IR

ER
HQ Modus*

ER
HS Modus*

Empfohlener
Arbeitsbereich (m)

0,2-5

0,4-30

1,5-50

1-70

Eindeutigkeits-Bereich (m)

46

70

70

140

Rauschen (mm)

0,07 @2m

0,1 @3m

0,2 @8m

0,5 @8m

Messunsicherheit (mm)

<0,3 @3m

<0,5 @5m

<0,7 @15m

<1 @15m



Modell 100HSX
Description: Surphaser Modell 100HSX

SR

IR
HQ Modus*

IR
HS Modus*

ER
HQ Modus*

ER
HS Modus*

Empfohlener
Arbeitsbereich (m)

1-7

1-35

1-50

1,5-70

1,5-120

Eindeutigkeits-Bereich (m)

90

90

90

180

180

Rauschen (mm)

0,024 @4m

0,07 @10m

0,16 @10m

0,07 @10m
1,2 @7m

0,25 @10m
1,8 @100mm

Messunsicherheit (mm)

0,3 @3m

<0,35 @5m

<0,7 @15m

<0,7 @15m

<0,7 @15m

* HQ und HS Modus sind vom Anwender per Software umschaltbar.

Modell 50HS
Description: Surphaser Modell 50HS

50HS

Empfohlener
Arbeitsbereich (m)

1-100

Eindeutigkeits-Bereich (m)

180

Rauschen (mm)

0,25 @10m
1,8 @100m

Messunsicherheit (mm)

0,7 @15m

* Das Modell 50HS kann nachträglich auf das Modell 100HSX_ER umgerüstet werden.
